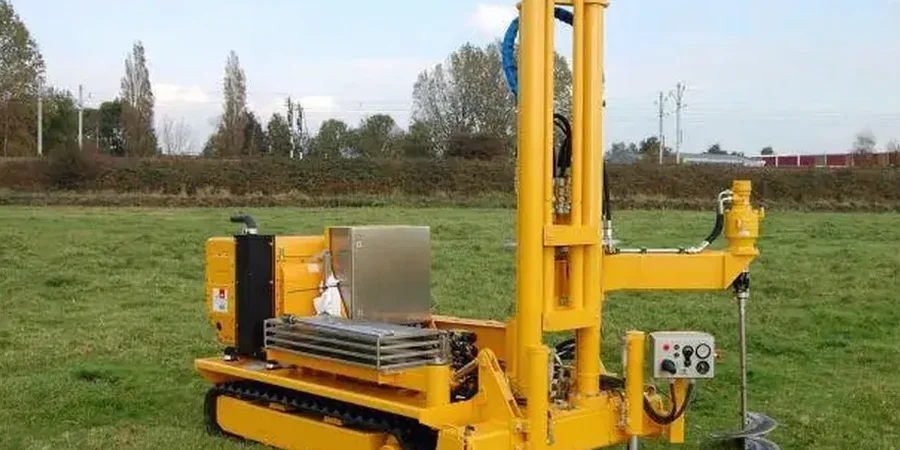

Auf einem Gewerbegrundstück an der Hünxer Straße stand kürzlich eine Hallenerweiterung an. Die ersten Rammversuche mit der schweren Sonde kamen nur schleppend voran, der Untergrund war uneinheitlich und verlangte nach einem Verfahren, das den Schichtwechsel präzise auflöst, ohne die weichen Auenlehme zu verschmieren. Genau hier setzt die CPT-Sondierung an, die wir in Dinslaken mit elektrischen Spitzendrucksonden nach DIN EN ISO 22476-1 ausführen. Die Methode liefert ein quasi-kontinuierliches Profil aus Spitzendruck und lokaler Mantelreibung, aus dem sich Tragfähigkeit und Setzungspotenzial des Baugrunds direkt ableiten lassen. Für Bauvorhaben im Stadtgebiet von Dinslaken, wo pleistozäne Terrassenkiese und holozäne Auenablagerungen auf engem Raum wechseln, ist das ein entscheidender Vorteil gegenüber punktuellen Aufschlüssen. Ergänzend zur Drucksonde setzen wir bei Bedarf eine Sondierungsbohrung mit SPT ein, wenn Probenmaterial für Laborversuche benötigt wird, oder ziehen Rammsondierungen mit der schweren Sonde heran, um die Ergebnisse in größerer Tiefe zu kalibrieren.
Mit dem CPT-Versuch erfassen wir in Dinslaken die Schichtgrenzen des Niederrheingebiets auf den Zentimeter genau – ohne Bohrklein und ohne Probenverlust.
Angewandte Methodik in Dinslaken
Kritische Bodenfaktoren in Dinslaken
Die Industrialisierung Dinslakens ab Mitte des 19. Jahrhunderts, angetrieben durch Kohle- und Stahlproduktion, hat ein heterogenes Untergrundmosaik hinterlassen: Natürlich gewachsene Sedimente, bergbauliche Absenkungen und künstliche Auffüllungen aus Schlacke und Bauschutt überlagern sich auf engstem Raum. Wer heute im Stadtkern oder in den Gewerbegebieten entlang der B8 baut, bewegt sich auf einem Boden, dessen Tragverhalten mit Standardannahmen kaum zu fassen ist. Ein unzureichendes Baugrundmodell führt hier schnell zu Setzungsdifferenzen, die Risse im aufgehenden Mauerwerk verursachen und die Gebrauchstauglichkeit des Bauwerks gefährden. Der CPT-Versuch minimiert dieses Risiko, weil er mit seiner hohen Auflösung auch kleinräumige Inhomogenitäten aufdeckt und so eine wirklichkeitsnahe Bemessung der Gründung erlaubt. Gerade bei Projekten mit hohen Lastkonzentrationen – etwa Hallenstützen oder Siloanlagen – ist die Drucksondierung das Mittel der Wahl, um Tragfähigkeitsbeiwerte abzusichern und Pfahlgründungen wirtschaftlich zu dimensionieren.
Unsere Leistungen
Unser CPT-Leistungsspektrum für Bauvorhaben in Dinslaken umfasst die Erkundung, Auswertung und geotechnische Beratung auf Basis der Drucksondierung.
CPT-Baugrunderkundung
Elektrische Drucksondierung mit 10-cm²-Spitze zur Ermittlung von Schichtprofil, Lagerungsdichte und Konsistenz im Raum Dinslaken.
CPTu mit Porendruckmessung
Drucksondierung mit integriertem Piezokonus zur Erfassung des Porenwasserdrucks und Korrektur der Messwerte in weichen Böden.
Ableitung von Bodenkennwerten
Klassifikation des Baugrunds nach Robertson (1986, 1990) und Berechnung von undrainierter Scherfestigkeit cu sowie Reibungswinkel φ'.
Gründungsberatung auf CPT-Basis
Bemessung von Flach- und Pfahlgründungen direkt aus dem Drucksondierprofil, inklusive Setzungsberechnung nach DIN 4019.
FAQ
Was kostet eine CPT-Sondierung in Dinslaken?
Die Kosten für einen CPT-Versuch in Dinslaken liegen je nach Sondiertiefe und Messumfang zwischen €140 und €210 pro Sonde. Der Preis variiert mit der Zugänglichkeit des Geländes und der erforderlichen Sondierlänge.
Bis zu welcher Tiefe kann die Drucksonde in Dinslakener Böden vordringen?
In den sandig-kiesigen Terrassenablagerungen Dinslakens erreichen wir mit unserer Ausrüstung Sondiertiefen von bis zu 25 Metern, sofern keine dicht gelagerten Kiesschichten oder große Steine den Sondierfortschritt blockieren.
Welcher Unterschied besteht zwischen CPT und einer Bohrung mit SPT?
Der CPT liefert ein kontinuierliches Tiefenprofil ohne Probenentnahme und mit höherer Auflösung der Schichtgrenzen. Die SPT-Bohrung hingegen gewinnt gestörte Bodenproben und ermittelt die Schlagzahl, ist aber in wechsellagernden Böden weniger genau als die Drucksonde.
Kann der CPT-Versuch die Bodenklasse direkt bestimmen?
Ja, über das Reibungsverhältnis Rf und den Spitzendruck qc erfolgt eine ingenieurmäßige Klassifikation nach Robertson, die in den typischen niederrheinischen Lockergesteinen Dinslakens sehr zuverlässige Ergebnisse liefert.
